Si alguna vegada heu utilitzat màquines CNC, automatització industrial o equips de precisió, heu d'entendre la importància derails de guia lineal. Habiliten el moviment lineal suau i precís ., però com estan dissenyats exactament? Com a experts en el camp de transmissió,JSMS'especialitza en proporcionar rails de guia lineal premium . En aquest article, examinarem l'estructura dels rails de guia lineal i les seves consideracions de disseny .
Els components principals dels rails de guia lineal
1. El ferrocarril: la base
El ferrocarril és el component fix i estacionari que proporciona una pista endurida i llisa perquè el carruatge es mogui al llarg de . que normalment està fabricat amb acer de carboni endurit (e . g ., S55C) o acer inoxidable, amb una o més arrossades de la pista a la seva superfície .
2. El carruatge (lliscant): on s'asseu la càrrega
El transport és la part mòbil que suporta la càrrega i viatja al llarg del ferrocarril . que conté els elements enrotllats i el seu sistema de recirculació . El material sol endurir acer o aliatge d'alumini .
3. Elements Rolling - Balls / rodets
Els elements enrotllats es posicionen entre el ferrocarril i les vies de carruatge per suportar la càrrega i el rotlle suaument . La majoria de rails de guia lineals utilitzen boles (per a un moviment llis i ràpid) o rodets (per a una capacitat de càrrega més alta) .
4. Caps i segells finals: mantenint els contaminants fora
5. Blocs de rodament: estabilitat sota pressió
El bloc de coixinet manté tots els components, assegurant que el transport es manté alineat amb el ferrocarril fins i tot sota càrregues pesades . No obstant això, la rigidesa insuficient pot causar flexió, afectant la suavitat i la precisió del moviment lineal .
Consideracions de disseny per a rails de guia lineal

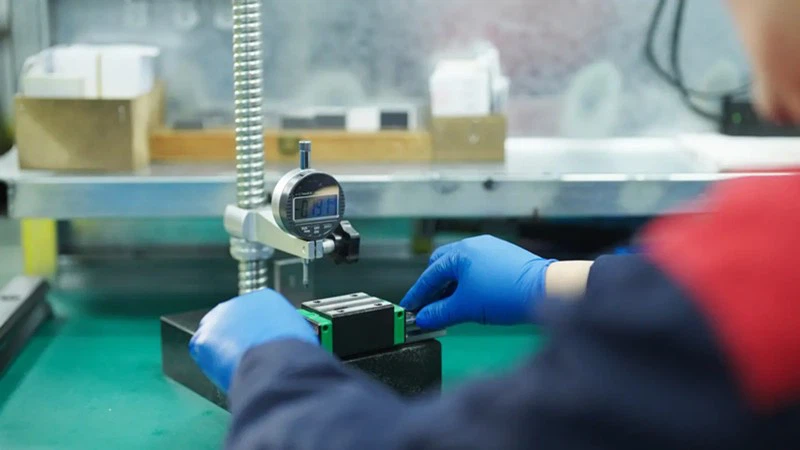

1. Capacitat de càrrega
No tots els carrils de guia lineals es construeixen els mateixos . Les baranes petites poden adaptar -se a les impressores 3D, mentre que la maquinària industrial requereix rails més robusts . Les consideracions clau inclouen:
• Càrrega estàtica (quan la màquina està estacionària)
• Càrrega dinàmica (forces durant el moviment)
• Càrrega de moment (forces de torsió)
La sobrecàrrega d’un ferrocarril pot provocar un desgast ràpid o fins i tot una fallada durant l’operació . Per tant, sovint recomanem utilitzar carruatges més grans o múltiples rails per a aplicacions de càrrega pesada .
2. grau de precisió
Els carrils de guia lineals tenen diferents graus de precisió, inclosos:
Grau estàndard (automatització general)
Alta precisió (màquines CNC, sistemes òptics)
Precisió ultra-alta (equips de semiconductors, dispositius mèdics)
Generalment, la precisió més elevada dóna lloc a un moviment més suau i una vida útil més llarga, però també amb un cost més elevat .
3. rigidesa i amortiment
Si el vostre equip experimenta una pèrdua de vibració o precisió durant el funcionament, la rigidesa insuficient sovint és la causa . Les solucions inclouen:
• PRELADA (aplicant la tensió interna per reduir la reacció)
• Optimitzar l'angle de contacte (per distribuir la força de manera uniforme)
• Utilitzar materials més forts (acer endurit en lloc d'alumini)
Conclusió
Els carrils de guia lineal consisteixen principalment en rails, carruatges, elements de rodament i sistemes de segellat . Són més que raons metàl·liques, determinen l'estabilitat de tot el sistema . en dissenyar, hauríem de considerar factors com la capacitat de càrrega, la precisió i la amortiment .
