Introducció

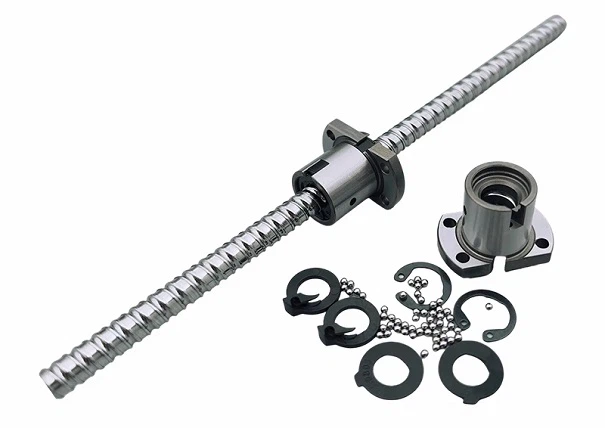

Cargols de bolessón components bàsics en maquinària moderna, sistemes d'automatització i equips CNC, que permeten un moviment lineal eficient i precís. Tant si s'utilitza en màquines-eina, línies de producció automatitzades o equips de posicionament de precisió, la selecció del diàmetre del cargol de boles i el plom afecta directament la precisió de posicionament, la capacitat de càrrega, la velocitat de funcionament i la vida útil de l'equip. Aquest article explicarà sistemàticament com seleccionar el diàmetre adequat del cargol de boles i conduir per aconseguir una transmissió precisa i eficient.

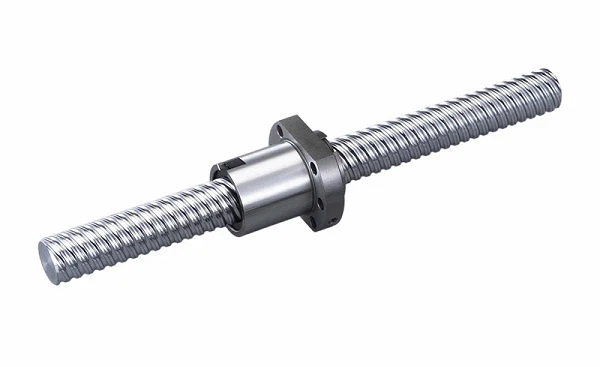

Què és un cargol de boles?
Un cargol de boles és un component mecànic de precisió que aconsegueix un moviment lineal de baixa-fricció i alta-eficiència mitjançant la circulació de boles entre l'eix del cargol i la femella. Es pot trobar informació detallada sobre l'origen, l'estructura i els tipus de cargols de boles aQuè és un cargol de boles.
Definició del diàmetre del cargol de boles
El diàmetre del cargol de boles normalment es refereix al diàmetre exterior nominal de l'eix del cargol. Determina directament la capacitat de càrrega, la rigidesa i la resistència a la deformació del cargol. En general, un diàmetre més gran dóna com a resultat una major capacitat de càrrega i rigidesa, i un diàmetre més petit condueix a una estructura més compacta, però amb capacitat de càrrega i rigidesa reduïdes.
Definició de plom de cargol de boles
El cable del cargol de boles es refereix a la distància lineal que la femella es mou al llarg de l'eix quan el cargol gira una volta completa. Això afecta directament la velocitat de funcionament i la precisió de posicionament de l'equip. Un avantatge més gran generalment dóna lloc a velocitats més ràpides; un cable més petit permet un control més precís, però amb una velocitat de funcionament relativament més lenta.
Per què són importants aquests paràmetres
Com que l'elecció del diàmetre del cargol de boles i el plom afecta una sèrie de característiques clau de rendiment, com ara la capacitat de càrrega, la velocitat de moviment i la precisió, escollir el diàmetre i el cable adequats garanteix:
• Complir els requisits de precisió de posicionament
• Capacitat de càrrega suficient
• Funcionament estable del sistema i vida útil més llarga
Factors a tenir en compte a l'hora de triar el diàmetre i el plom del cargol de boles
En seleccionar un cargol de boles, el diàmetre i el plom no són paràmetres independents; determinen conjuntament la capacitat de càrrega, el rendiment del moviment, la precisió de posicionament i la fiabilitat-a llarg termini. La selecció adequada requereix una consideració acurada de les condicions de càrrega, els requisits de moviment, l'estructura d'instal·lació i l'entorn operatiu. La negligència de qualsevol d'aquests factors pot provocar un augment de la vibració, un desgast accelerat o fins i tot una fallada prematura.
Capacitat de càrrega
La capacitat de càrrega és el factor principal que determina el diàmetre del cargol de boles. Tant les càrregues estàtiques com les dinàmiques s'han de tenir en compte durant la selecció.
• Càrrega estàtica: La càrrega axial màxima suportada quan l'equip està parat.
• Càrrega dinàmica: la càrrega real generada per l'acceleració, la desacceleració i l'impacte durant el funcionament de l'equip.
Normalment, la càrrega axial es calcula i després es verifica amb la càrrega dinàmica nominal del cargol de boles mitjançant un factor de seguretat. Com més gran sigui la càrrega, més gran serà el diàmetre del cargol de boles necessari per reduir l'estrès de contacte i allargar la vida útil.
Precisió requerida
Els requisits de precisió afecten directament la selecció del plom i el diàmetre del cargol de boles.
• Les aplicacions d'alta-precisió, com ara màquines eina CNC i equips de prova de precisió, solen requerir cables més petits i una rigidesa més alta.
• Els equips industrials generals tenen requisits de precisió relativament relaxats, permetent cables més grans.
Els nivells de precisió més alts requereixen un control més estricte del joc axial i de la deformació elàstica, per la qual cosa solen requerir cargols de boles de diàmetre més gran per garantir l'estabilitat i la repetibilitat del posicionament.
Velocitat de funcionament
La velocitat de funcionament està determinada principalment pel cable del cargol de boles. Un plom més gran es tradueix en una distància de recorregut més llarga per revolució i una velocitat lineal més alta. Un plom més petit proporciona una major empenta, però la velocitat màxima és limitada.
• Gran plom:Adequat per a aplicacions de posicionament i manipulació ràpides, que permet un funcionament-alta.
• Petit plom:Adequat per a aplicacions d'-ocupació alta o de parell elevat-, més propici per a un funcionament estable.
Longitud del traç
La longitud de la carrera afecta significativament l'estabilitat del cargol de boles i la selecció del diàmetre. Les curses més llargues augmenten el risc de problemes de vibració, deflexió i velocitat crítica; Els cargols de boles de petit-diàmetre no poden mantenir l'estabilitat estructural. Tot i que un plom gran és beneficiós per augmentar la velocitat en curses llargues, s'ha de combinar amb un diàmetre més gran per garantir la rigidesa i el funcionament segur.
Mètode i interval d'instal·lació
El mètode d'instal·lació i l'abast del cargol de boles afecten directament la rigidesa operativa.
• Alta rigidesa
• Permet una selecció de diàmetres més petits
• Menor rigidesa general
• Requereix un diàmetre més gran
Entorn de funcionament
El factor de seguretat i la vida útil del cargol de boles es veuran afectats per l'entorn operatiu, i la selecció s'ha de fer en funció de l'entorn específic.
• Condicions de funcionament continu:Genera fàcilment acumulació de calor i estrès de contacte continu. Un diàmetre més gran permet una distribució més uniforme de la càrrega, allargant la vida a la fatiga.
• Ambients d'alta temperatura, pols o corrosius:Aquests poden provocar una reducció de la resistència del material del cargol de boles. Augmentar adequadament el diàmetre i seleccionar el cable de manera conservadora ajudarà a garantir un funcionament estable a llarg termini-.
Guia de selecció de cargols de boles-a-pas a pas
Els passos següents, utilitzant com a exemple la selecció d'un cargol de boles per a un eix d'alimentació de màquina-eina CNC que requereix alta precisió, capacitat de càrrega mitjana i funcionament continu, us ajudaran a entendre el procés de selecció per a la majoria d'aplicacions mecàniques i d'automatització.
Determineu la càrrega i el parell necessari
Heu de calcular la càrrega axial que suportarà el cargol de boles durant el funcionament real, incloent:
• Pes propi-de les peces mòbils
• Forces externes durant els processos de mecanitzat o treball
• Forces inercials generades durant l'acceleració i la desacceleració
Això s'utilitza per estimar el parell de conducció requerit per al cargol de boles durant el funcionament i determinar els requisits de capacitat de càrrega mínima.
Determineu la velocitat requerida
Determineu la velocitat lineal per estimar el pas del cargol de boles necessari:
• Les aplicacions-d'alta velocitat solen requerir un cable de cargol de boles més gran.
• Les aplicacions de baixa-velocitat i gran-empenta són més adequades per a clients potencials més petits.
Els eixos CNC no persegueixen velocitats extremadament altes, sinó que posen l'accent en les velocitats d'alimentació estables i contínues; un avantatge mitjà pot equilibrar tant la velocitat com l'empenta.
Seleccioneu el diàmetre adequat
En funció de la càrrega i la velocitat conegudes, cal seleccionar un diàmetre de cargol de boles adequat. El diàmetre ha de complir els requisits següents:
• Capacitat de càrrega dinàmica nominal superior a la càrrega de treball real
• Rigidesa suficient per evitar la flexió
• Apte per a la longitud de la carrera i l'estructura de suport
Com que aquest equip CNC requereix un funcionament continu, s'escull un diàmetre lleugerament més gran per millorar la rigidesa general i l'estabilitat operativa, evitant vibracions i deformacions tèrmiques.
Seleccioneu el client potencial adequat
Abans de determinar finalment el lideratge, heu de tenir en compte:
• Parell de sortida del motor
• Velocitat objectiu
• Precisió de posicionament i resolució de control
En última instància, l'eix CNC utilitza una configuració de plom mitjana, que satisfà una alimentació estable sense posar una càrrega addicional al motor.
Verificar la vida útil
El darrer pas és la verificació de la vida. En funció de la càrrega real i del cicle de treball, verifiqueu que la vida útil nominal del cargol de boles seleccionat compleix els requisits de vida útil de disseny de l'equip.
Conclusió
La selecció del diàmetre del cargol de boles i el plom implica essencialment equilibrar la càrrega, la velocitat, la precisió i la vida útil. La selecció adequada no només compleix els requisits de rendiment de l'equip, sinó que també redueix eficaçment els costos operatius-a llarg termini.
Com a fabricant líder de cargols de boles amb gairebé deu anys d'experiència en el sector, JSM us dóna la benvingudacontacta amb nosaltresper a solucions personalitzades o suport tècnic. Utilitzarem la nostra experiència professional per respondre les vostres preguntes.
